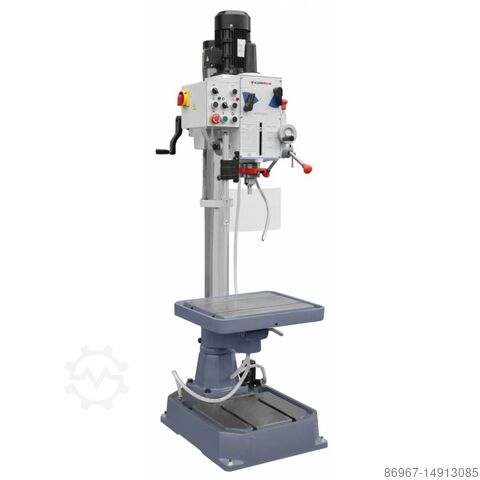

Getriebebohrmaschine mit automatischem Vorschub

CORMAK ZS-40B

Die Industriesäulenbohrmaschine CORMAK ZS-40B ist ein technologisch fortschrittliches Gerät, das für die intensive Metallbearbeitung in Werkstatt- und Produktionsumgebungen konzipiert wurde. Dank des präzisen Ölbadsgetriebes, des automatischen, vertikalen Vorschubs sowie der Gewindeschneidefunktion garantiert die Metall-Säulenbohrmaschine CORMAK ZS-40B Zuverlässigkeit, Effizienz und eine hohe Qualität von Bohrungen und Gewinden.

Hauptvorteile der Maschine

- Automatischer, vertikaler Vorschub – drei Bereiche (0,12; 0,18; 0,25 mm/U) ermöglichen eine optimale Anpassung der Schnittparameter an das Material.
- Gewindeschneidfunktion mit automatischer Drehrichtungsumkehr – effizientes Herstellen von Innengewinden bis M32, ohne Eingriff des Bedieners.
- Ölbadsgetriebe mit gehärteten und geschliffenen Zahnrädern – sorgt für einen leisen, reibungslosen Betrieb und Langlebigkeit des Antriebsstrangs.
- Steife Säule mit 115 mm Durchmesser – minimiert Durchbiegungen und Vibrationen und erhöht so die Bearbeitungsgenauigkeit.
- Großer, drehbarer Arbeitstisch mit Höhenverstellung – ermöglicht die Bearbeitung großer und unregelmäßiger Werkstücke.
- Standardmäßiges Kühlsystem – verbessert die Bohrqualität, erhöht die Standzeit der Werkzeuge und reduziert das Risiko einer Überhitzung.

Konstruktion und Technologie

Die Industriesäulenbohrmaschine CORMAK ZS-40B ist für den Dauerbetrieb unter anspruchsvollen Produktionsbedingungen ausgelegt. Ihr Herzstück ist ein mechanisches Getriebe, das im Ölbad geschmiert wird und einen stabilen sowie zuverlässigen Antrieb gewährleistet. Die MK4-Spindelaufnahme ermöglicht den Einsatz eines breiten Werkzeugspektrums, während die hohe Steifigkeit der Spindel-Kolonnen-Einheit für Präzision bei der Bohrung sorgt. Der transparente Plexiglas-Schutz des Bohrfutters erhöht die Sicherheit des Bedieners und bewahrt gleichzeitig die Sicht auf den Bearbeitungsbereich.

Präzision und Arbeitseffizienz

Der automatische Vorschub ermöglicht wiederholbare Bohrvorgänge ohne Belastung des Bedieners, was die Effizienz bei der Serienfertigung erheblich erhöht. Der Spindeldrehzahlbereich von 95 bis 1600 U/min in Kombination mit sechs Gängen bietet eine optimale Anpassung der Bearbeitungsparameter an Material und Werkzeug. Das präzise Handrad mit Tiefenskala bietet volle Kontrolle über den Bohrprozess.

Anwendungsgebiete

Die Säulenbohrmaschine mit Gewindeschneidfunktion CORMAK ZS-40B ist eine ideale Lösung für:

Iaedpfxsridv Ss Ag Sou
- Produktions- und Montagebetriebe,
- mechanische und metallverarbeitende Werkstätten,
- Instandhaltungsabteilungen,
- Werkzeugbau und Ausbildungszentren.

Serienausstattung

- Bohrfutter 16 mm
- MK4-Bohreraufnahme
- Reduzierhülsen MK3 und MK2
- Austreibkeil für Bohrspindel

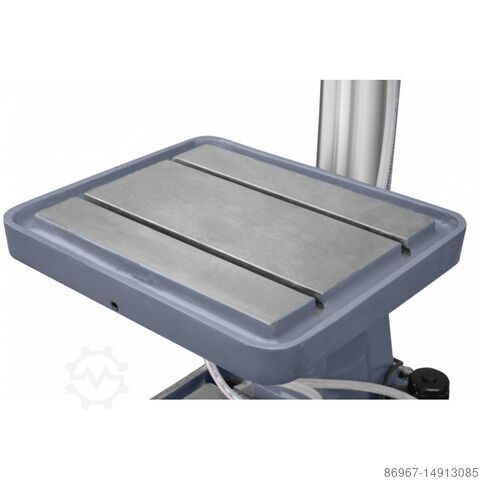

- Arbeitstisch mit T-Nuten

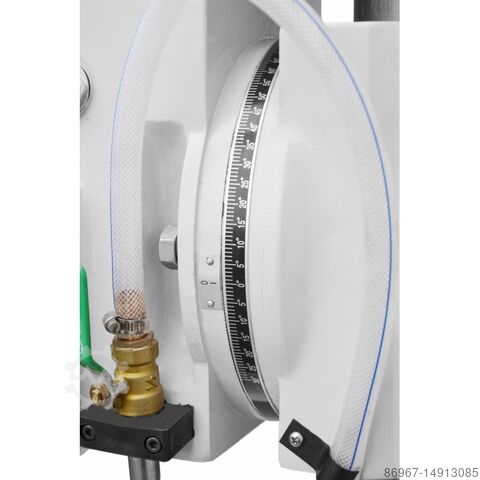

- Handrad mit Tiefenskala
- Kühlsystem mit Pumpe
- Spindelschutz aus Plexiglas
- Handrad mit Skala

Technische Daten
Max. Bohrdurchmesser 40 mm
Max. Gewindeschneiddurchmesser M32
Spindelaufnahme MK4
Säulendurchmesser 115 mm
Spindelabstand von Säulenachse 260 mm
Spindelabstand zum Arbeitstisch (max) 754 mm
Spindelabstand zum Fuß (max) 1270 mm
Spindeldrehzahlbereich 95 – 1600 U/min
Anzahl der Gänge 6
Bereiche automatischer Vorschub 0,12 / 0,18 / 0,25 mm/U
Arbeitstischmaße 354 × 575 mm
Gesamthöhe 2120 mm
Motorleistung 1,1 kW (S1) / 1,6 kW (S6)
Anschluss 400 V / 50 Hz
Gewicht 410 kg

Das Inserat wurde automatisiert übersetzt. Übersetzungsfehler sind möglich.
