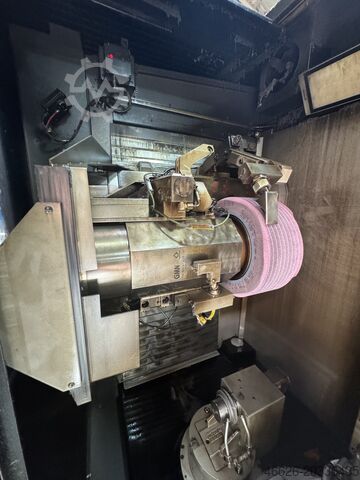

Zahnradschleifmaschine

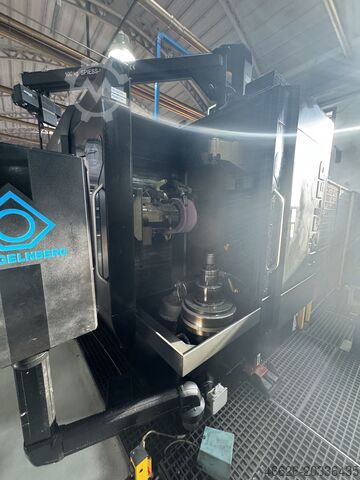

Klingelnberg VIPER 500 W

Punkt 1: Die Maschine kann sowohl Innen als auch Außenverzahnung schleifen!
Punkt 2: Die Maschine hat einen Convertor gratis inklusive für den Anschluss an kW nach US-Standards. Eine Inbetriebnahme der Maschine ist daher weltweit möglich.
Punkt 3: Zum Verkauf stehen 2 x VIPER 500 W die im exzellenten Zustand sind. Überzeugen Sie sich bei einer Besichtigung.

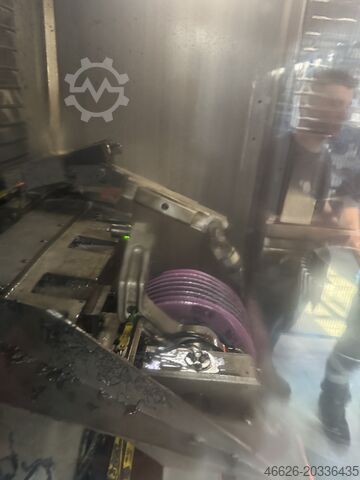

Die Maschine ist gegenwärtig automatisiert mit einem Roboter.
Diesen gibt es eventuell auf Anfrage mit dabei.
Lieferzeit und Preis auf Anfrage.

Technische Spezifikationen – VIPER 500 W
Arbeitsbereich und Kapazitäten
Maximaler Werkstückdurchmesser Ø 500 mm
Maximaler Schle_hub 500 mm
Arbeitsbereich über Tisch (min–max) 300 – 800 mm
Abstand Mitte–Tisch (min–max) 442 – 1.042 mm
Modul / (Wälzschleif-Modul) 0,5 – 22
Schwenkwinkel (min–max) −180° / +45°
Schleifsystem
Schleifscheiben-Ø (min–max) Ø 221 – 350 mm
Schleifschnecken-Ø (min–max) Ø 221 – 350 mm
Maximale Schleifscheibenbreite 75 mm
Maximale Schleifschneckenbreite 150 mm
Schleifspindelleistung 37 kW
Maximale Schleifscheibendrehzahl 6.000 min⁻¹
Tisch und Vorschübe
Tischdurchmesser Ø 400 mm
Tischbohrung (Ø × Tiefe) Ø 100 × 500 mm
Tischdrehzahl (max) 1.000 min⁻¹
Axialvorschub (max) 20.000 mm/min
Radialvorschub (max) 12.000 mm/min
Tangentialvorschub (max) 20.000 mm/min
Leistung und Abmessungen
Gesamtanschlussleistung 60 kVA
Maschinenabmessungen (L × B × H) 4.220 × 3.120 × 2.526 mm
Filtereinheit Abmessungen (L × B) 3.490 × 2.250 mm
Eigengewicht (ca.) 19.300 kg
Maschinenkonfiguration – VIPER 500 W
Basismaschine und Optionen
VIPER 500 W Grundmaschine
Vorbereitung für Innenschleifarme
Innenschleifeinheit V5 für gerade oder schrägverzahnte Innenverzahnungen
Messsystem für Profil, Flankenlinie und Teilung außen
Messsystem für Profil, Flankenlinie und Teilung innen (V5)
Antast-System zur Phasenlage
Stromversorgung mit Spannungseinbruch-Kompensation (ESR)
Tischanpassung 100 mm
Ijdpfexpx Hxex Ah Iotn
Vorbereitung für hydraulische Spannmittel
Hydromechanikeinheit für Zugstangenspannsysteme

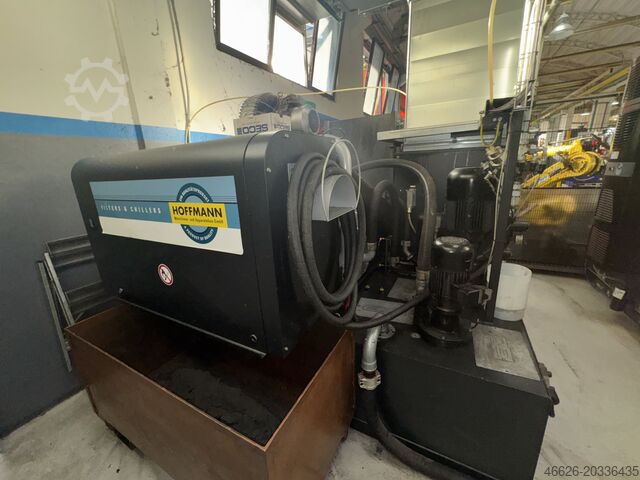

Schleiföl-Aufbereitung mit Bandfilter (100)

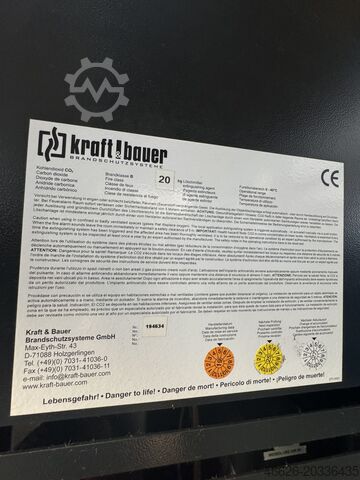

Brandlöschanlage
Automatische Arbeitsraumtür
Reinigungseinheit mit Spritzpistole
Kran in die Einhausung integriert
Trenntransformator
Spannungsstabilisator – Stabilisator und Trenntrafo
Signalleuchte
Dienstleistungen
Lieferung gemäß Incoterms 2010
Montage und Inbetriebnahme vor Ort
Bedienerschulung 5 Tage
Dolmetscherservice für Schulung
Softwarepakete
Gear PRO Software
Software für Keilwellen-Schleifen
Software für Keilwellen-Prüfung
BIAS-Steuerungssoftware für Verzahnungsschleifen
CBN-Schleifscheiben-Software
ADI Abrichtprozess-Optimierung
Lebensdauerüberwachung Abrichtwerkzeug (DLC)
Flexible Profilmodifikationen beim Schleifen
Verbrauchsmaterialien
Endlos-Bandfilter
Montage-/Demontagehilfe für Bandfilter (100)
Diamant-Abrichtrollen
CVD-Abrichtrolle D200/R1 für Formschleifen
CVD-Abrichtrolle Sonderausführung für Wälzschleifen

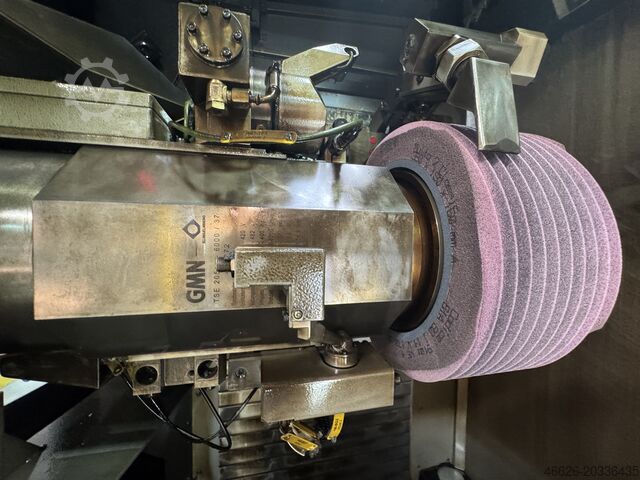

Schleifscheiben
Schleifscheibe D350/B60 für Formschleifen
Schleifscheibe D350/B45 für Formschleifen
Profilierte Schleifscheibe D350/B150 für Wälzschleifen
Abstandsringe
4 Abstandsringe B100
22 Abstandsringe B60
30 Abstandsringe B45
37 Abstandsringe B30
Weitere Komponenten
Schleifscheibenflansch (ohne Abstandsringe)
Satz Standard-Taster
Zusätzliche Optionen
Closed Loop 1.0 Basisversion
Schnittstelle für externe Automation
