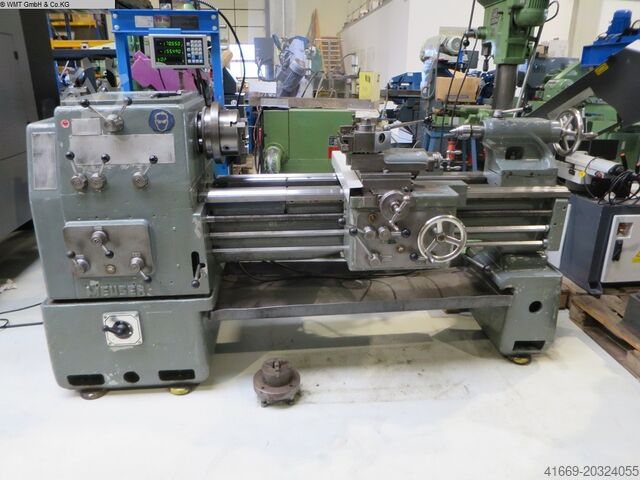

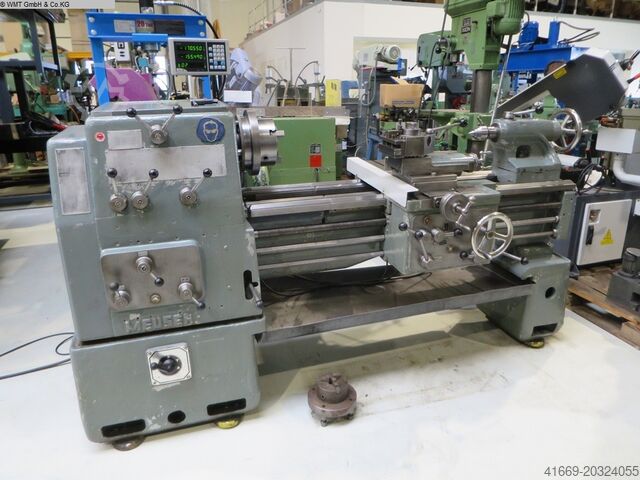

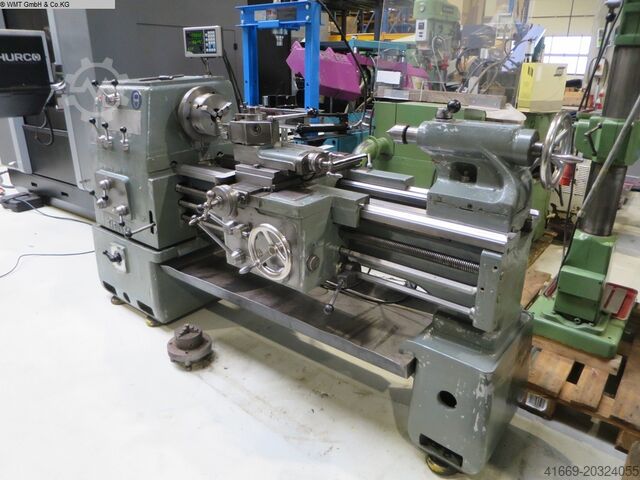

Leit- und Zugspindeldrehmaschine

MEUSER M1 L

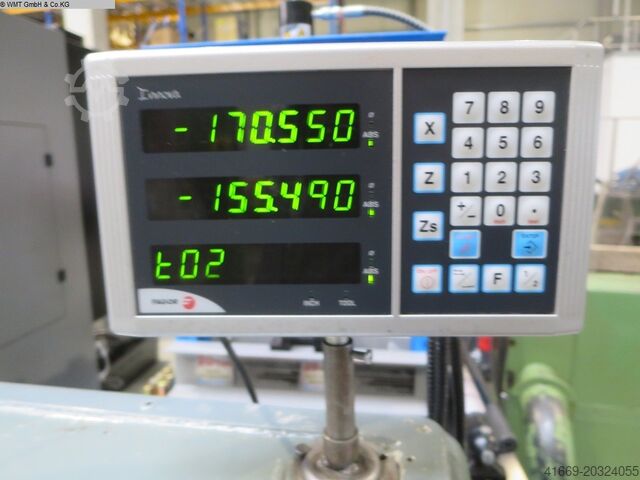

Zustand: gebraucht, Drehdurchmesser über Bett 280 mm Drehdurchmesser über Support 160 mm Drehlänge 500 mm Spitzenhöhe 140 mm Spitzenweite 500 mm Spindelbohrung 36 mm Spindeldrehzahlen 15 - 3550 U/min Spindelkopf DIN 55022 Gr. 5 Vorschübe - längs 0,008 - 0,560 mm/U Vorschübe - plan 0,004 - 0,280 mm/U Gewinde - mm Steigung 0,2 - 12 mm Leitspindeldurchmesser 24 mm Leitspindelsteigung 6 mm Reitstockaufnahme MK 3 Reitstockpinolenhub 90 mm Reitstock-Querverschiebung aus der Mittellage 15 mm Gesamtleistungsbedarf 2,2 kW Maschinengewicht ca. 0,6 t Blodpfsx Ni Dksx Adqjd - Maschine aus Lehrwerkstatt - Zubehör: Digitale auf 3 Achsen, 3-Backenfutter RÖHM 160 mmø, MULTIFIX-Kopf Gr. A M-Nr. 4684

Zustand: gebraucht, Bohrleistung in Stahl (Durchmesser) 40 mm Bjdpfxewn T A Uj Adqjld Ausladung 325 mm Bohrhub 170 mm Tischaufspannfläche 730 x 590 mm Drehzahl 130 - 1200 U/min Vorschub 0,09 - 0,16 - 0,28 mm/U Werkzeugaufnahme MK 4 Gesamtleistungsbedarf 1,8 kW Maschinengewicht ca. 0,7 t Abmessungen L x B x H 1,2 x 0,8 x 2,15 m Bohrmaschine mit: Vorschub 2 Getriebestufen Links-/Rechtslauf Fußschalter Maschinenleuchte

Zustand: einsatzbereit (gebraucht), Umlaufdurchmesser über Bett/Planschlitten: 570mm/420mm, Drehdurchmesser: 420mm, Drehlänge: 635mm, Verfahrweg X/Z: 220mm/635mm, Drehzahl: 5000U/min, Spindelbohrung: 79mm, max. Stangendurchmesser: 65mm. Werkzeugplätze: 12, angetriebene Werkzeuge: 6, Werkzeugaufnahme: VDI 30, Eilgang X/Z: 24m/30m/min. Maschinendimensionen X/Y/Z: ca. 3500mm/2500mm/2000mm, Gewicht: ca. 4500kg. Eine Besichtigung vor Ort ist möglich. Bjdpfxjv Uqcgo Adqjld

Zustand: gut (gebraucht), Baujahr: 1972, LZ-Drehmaschine Fabr.HEIDENREICH&HERBECK Type:21RO Bj.1972 mit Schnellweckselhalter Parat 10 Stück Maschinen Dokumentation ,Gewindeuhr ,Körnerspitz,Futter 250 mm Forkardt . Drehdurchmesser über Bett:430 mm Drehdruchmesse Plansupport :255 mm Spitzenlänge : 1000 mm Drehlänge : 750 mm Spindeldrehzahlen : 19-2000 U/min 5,5 Kw Motor. Spindelbohrung : 56 mm Blodjt Ipi Ijpfx Adqsd Weiter Daten siehe Datenblatt Platzbedarf : Länge 2900 mm Breite:1100 mm Höhe : 1300 mm Gewicht.ca. 1750 Kg. Maschinen Dokus Vorhanden. Kühlmitteleinrichtung ist Vorhanden , Spänne Rückwand Maschine ist im Gutem Zustand unterstrom Vorführbar.

Zustand: gut (gebraucht), Bitte lesen Sie die technischen Angaben vollständig durch. Wenn die Maschine für Sie für eine Investition in Frage kommt, bitten wir für eine Angebotsabgabe um Ihre vollständige Legitimation mit korrekter Telefonnummer und E-Mailadresse Leit- und Zugspindeldrehmaschine Cholchester Triumph 2000 Drehlänge: 750 mm Dreh Ø über Bett: 390 mm Dreh Ø über Support: 240 mm Spindelbohrung: Ø 54 mm Spindelaufnahme: 6" D1 Camlock Reistock MK4 Pinolenhub 155mm 16 Spindeldrehzahlen von 25 bis 2000 min-1 39 metrische Gewindesteigungen von 0,2-14 mm 45 Witworth Gewindesteigungen von 2-72 t.p.i (Gg/") 18 Modul Gewindesteigungen von 0,3-3,5 Modul 21 Diametral-Pitch Gewindesteigungen von 8-44 D.P. 15 Längsvorschübe von 0,04 - 1,0 mm/Spindeldrehung 15 Planvorschübe von 0,02 - 0,5 mm /Spindelumdrehung Abmessungen (LxBxH): 2000 x 980 x 1640mm Gewicht: 1350 kg Die Maschine sowie Maschinenbett befindet sich in einem guten Zustand. Sie läuft einwandfrei. Planschlittenspiel 0,2mm Oberschlittenspiel 0,4mm Bjdpfjyb A Uxsx Adqeld Zubehör/Ausstattung: - Futterschutz - Maschinenleuchte - Multifix B Grundhalter - Bettanschlag - Dreibackenfutter D250mm - Maschinenfüße

Zustand: gut (gebraucht), Baujahr: 1997, Drehdurchmesser über Planschlitten: 60 mm, Spindelbohrung: 24 mm, Leistung des Spindelmotors: 7.500 W, Drehzahl (min.): 30 U/min, Drehzahl (max.): 5.000 U/min, Gesamthöhe: 1.660 mm, Gesamtlänge: 1.700 mm, Gesamtbreite: 1.240 mm, Gesamtgewicht: 1.420 kg, CNC Drehmaschine mit Spannzangenfutter F38 Blsdpfovu Tvpsx Adqed Drehdurchmesser max. Ø 200 mm, Verfahrwege X/Z 180/255 mm, Werkzeugrevolver SAUTER 8-fach VDI20 (16x16 mm), Spindel 7,5 KW, Spindelnase A2-4, Drehzahl 30-5000 U/min, Stangendurchlass Ø 32 mm, Hohlspindelanschlag, Steuerung FANUC Series T-20, Handbücher

Zustand: einsatzbereit (gebraucht), Baujahr: 2014, Ein CNC-Vertikalbearbeitungszentrum DMG Mori inklusive Palettenhandling Lang steht zur Verfügung. 1) DMG Mori, Baujahr: 2014, Verfahrweg X/Y/Z: 650mm/520mm/475mm, Eilgang: 36m/min, Drehzahl: 14000U/min, Spindelleistung: 24kW/16kW, Werkzeugaufnahme: HSK-A63, Werkzeugplätze: 30, Tischdimensionen X/Y: 900mm/570mm, Maschinendimensionen X/Y/Z: ca. 3900mm/3400mm/2600mm, Gewicht: ca. 6250kg, Steuerung: Heidenhain TNC 640, Betriebsstunden: 28250h, Spindelstunden: 13116h. 2) Automatisierungssystem für Paletten Lang Eco Compact 20, Baujahr: 2018, Palettenkapazität: 20, Ladearm-Reichweite: 1200mm, Stellfläche X/Y: 2000mm/2000mm. Die Drehscheibe an der Türen ist defekt. Dokumentation vorhanden. Eine Besichtigung vor Ort ist möglich. Bodpowpk Anofx Adqjld

Zustand: neu, Funktionsfähigkeit: voll funktionsfähig, Drehdurchmesser über Planschlitten: 330 mm, Spindelbohrung: 78 mm, Umlaufdurchmesser über Bettschlitten: 520 mm, Spitzenhöhe: 260 mm, Drehlänge: 1.500 mm, Pinolenhub: 127 mm, Pinolendurchmesser: 68 mm, Gesamtlänge: 2.670 mm, Gesamtbreite: 810 mm, Spindeldrehzahl (max.): 2.000 U/min, Spindeldrehzahl (min.): 20 U/min, Bettbreite: 300 mm, Gesamtgewicht: 2.135 kg, Pinolenaufnahme: MK 4, Ausstattung: Drehzahl stufenlos einstellbar, Spitzenhöhe: 260 mm Bsdpfx Adectutmsqjld Spitzenweite: 1500 mm Spindelbohrung: 78 mm Spindelnase nach DIN 55029 Camlock D8 Spindeldrehzahlbereich: 20-2000 U/min Antriebsleistung: 7,5 kW Gewicht ca. 2135 kg Ausstattung u. a.: stufenlose Drehzahlregelung gehärtete und präzisionsgeschliffene Z-Achs-Führungsbahnen Turcite Beschichtungen (auf Gegenfläche) der Werkzeug- und Planschlitten Manuelle Zentralschmierung mit einer Pumpe für Längs- und Planschlitten Komplette Kühlmitteleinrichtung mit hinterem Spritzschutzblech und Spritzschutz am Schlitten Futterschutz Schaltstange mit 3 verstellbaren Nocken Maschinenleuchte Feste Körnerspitze Satz Maschinen-Aufstellplatten

Zustand: gebraucht, Drehdurchmesser 260 mm Drehlänge 280 mm Steuerung OSP500 Anzahl gesteuerter Achsen - 2 Schwingdurchmesser über Bett mm Ø 450 Schwingdurchmesser über Schlitten mm Ø 350 Schwingdurchmesser über Kreuzschlitten mm Ø 300 Max. Drehdurchmesser × Länge mm Ø 260 × 280 Spindeldurchmesser mm Ø 100 Spindelaufnahme - JIS A2-6 Spindelkonus mm Ø 70 × 1/10 Spindeldurchlass mm Ø 62 Spindeldrehzahlbereich U/min 35 – 4.000 Z-Achse Verfahrweg mm 320 Z-Achse Eilgang mm/min 20.000 X-Achse Verfahrweg mm 155 X-Achse Eilgang mm/min 15.000 Revolvertyp - V Anzahl Werkzeuge - 8 (optional 12) Werkzeuggröße Außenbearbeitung mm n 25 Werkzeuggröße Innenbearbeitung mm Ø 40 Bljdpfx Ajwm Rrdodqed

Zustand: generalüberholt (gebraucht), Baujahr: 1988, - 2022 generalüberholt - Heidenhain TNC320 CNC-Steuerung - CNC- oder manuelle Steuerung möglich - Verschiebbarer Vertikalfräskopf mit ausfahrbarer Spindel - Gegenlager für lange Fräsdorne - hydraulische Werkzeugspannung - automatisches Schaltgetriebe - automatische Klemmungen in der X-, Y- und Z-Achse - automatische Zentralschmierung - Kühlmitteleinrichtung - direkte Wegmessung - Kollisionschutzkupplung in der Y- und Z-Achse - Baujahr 1988 - inkl. Werkzeugaufnahmen, Bohr-/Fräswerkzeuge & Werkzeugwagen Spezifikationen Arbeitsbereich: - X-Achse (längs): 485 mm - Y-Achse (Quer): 385 mm - Z-Achse (vertikal): 380 mm - Pinolenhub (vertikal): 80 mm - Vertikal-Fräskopf manuell auf Spindelbock verschiebbar: 150 mm Hauptantrieb: - Polumschaltbarer Drehstrom-Bremsmotor: Schaltgetriebe mit Rechts-/Linkslauf - Leistung: 3,7 / 4,4 kW - Arbeitsspindel-Drehzahlen: 63 - 3150 U/min (18 Stufen) - Stufensprung: 1,25 - Werkzeugaufnahme: SK40 (M16) - Werkzeugspannung: Tellerfederpaket - Werkzeugentspannung: hydraulisch Vorschubantrieb: - X-Achse: 1 Gleichstrommotor - Y- & Z-Achse: 1 Gleichstrommotor - Kugelrollspindeln: alle Achsen - Vorschubgeschwindigkeit: 2 - 3000 mm/min (programmierbar) - Eilgang X-/Y-/Z-Achse: 3000 mm/min Tischschlitten: Bledewhk Ubjpfx Adqod - T-Nuten Anzahl: 4 - T-Nuten Breite: 14H7 mm - T-Nuten Abstand: 63 mm - Zulässige Belastung: ca. 600 kg Installation: - Flächenbedarf (mit Sicherheitsbereich): ca. 2300 x 2500 mm - Maschinengewicht inkl. Vertikalfräskopf und Winkeltisch: ca. 1830 kg - Betriebsspannung: 400 V - Gesamtanschlusswert: 12,5 kVA - Bodenbelastung: 3000 kg/m²
