Plattenbohrwerk

Scharmann WF240

Verfahrwege
Längsbewegung (X-Achse): 5.500 mm
Vertikalbewegung (Y-Achse): 3.200 mm
Spindelbewegung (Z-Achse): 600 mm
RAM-/Auslegerbewegung (W-Achse): 600 mm
Vorschübe
X-, Y- und Z-Achse: 2.800 mm/min
Spindeleinheit
Spindelleistung: 37 kW
Bohrspindel-Durchmesser: Ø 125 mm
Spindelhülsen-Durchmesser: Ø 240 mm
Spindelaufnahme: SK50
Anzahl Getriebestufen: 4
Drehzahlbereich Spindel: 3–700 min⁻¹
Planscheiben-Durchmesser: Ø 1.000 mm
Drehzahlbereich Planscheibe: 1–82 min⁻¹
Guedpexn Al Asfx Ah Ioh
Getriebestufen
Stufe I: 3–33 min⁻¹
Stufe II: 30–85 min⁻¹
Stufe III: 88–247 min⁻¹
Stufe IV: 250–700 min⁻¹
Anschlussdaten
Betriebsspannung: 3 × 400 V
Netzfrequenz: 50 Hz
Gesamtanschlussleistung: 80 kW
Abmessungen und Gewicht
Aufstellfläche der Maschine: ca. 8 × 5 m
Gesamthöhe: ca. 5,5 m
Maschinengewicht: ca. 50.000 kg
Ausstattung und Zubehör

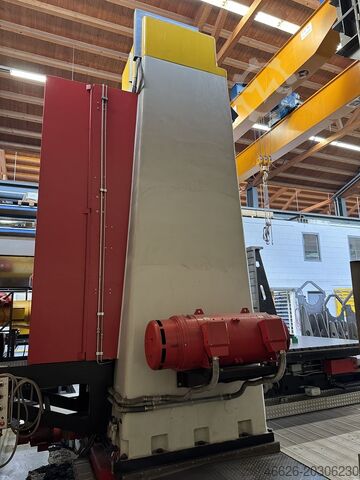

Robustes, flachgeführtes Plattenbohrwerk in Fahrständerbauweise, sehr guter Zustand

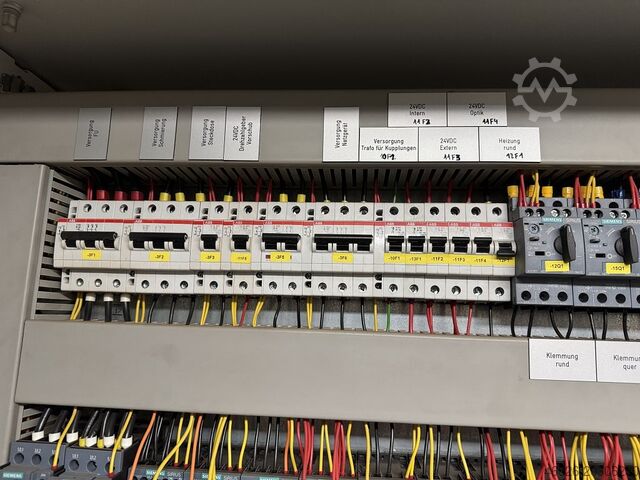

Retrofit inkl. elektrischer Anlage in 2014
Überarbeitetes Bedienpult mit Heidenhain-Digitalanzeige
Kühlmitteltank mit Bandfiltersystem, Hochdruck- und Niederdruckpumpe
Gewichtsausgleich mit Gegengewicht
Konventionelle Steuerung
Gewindeschneideinrichtung mit Wechselrädern
Achsantriebe über Vorgelegegetriebe

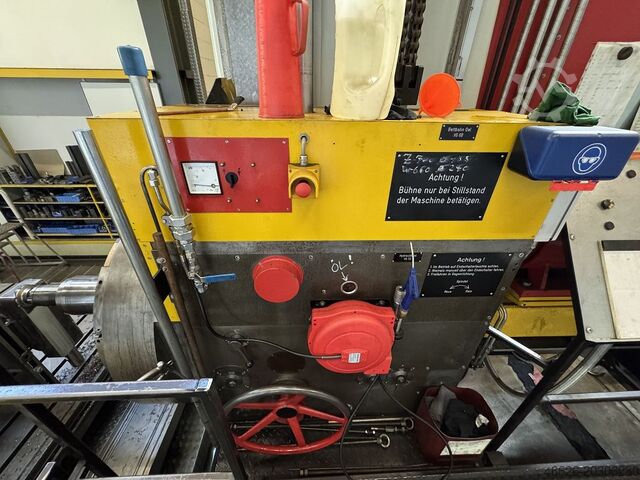

Schwenkbares Bedienpult für Bedienung vor oder hinter der Maschine
Teleskop-Stahlabdeckung der X-Achse
Lieferumfang ohne Bodenplatten und ohne Rundtisch
Späneförderer im Lieferumfang dabei
