Universal-Fräs- und Bohrwerk

TBT Tiefbohrtechnik GmbH + Co BW200-H

Das Bohrverfahren der Tiefbohrmaschine ist das Bohren mit Einlippenbohrer

Ncjdpsxdm Awsfx Amxjr
Informationen Bohreinheit:
- Spindelanzahl: 1
- Spindeldrehzahl stufenlos einstellbar: 500 - 8000 1/min
- Spindelantriebsleistung: 11 kW bei 60% ED
- Bohrtiefe max.: 1000 mm (in einem Zug ohne Nachsetzen)
- Bohrdurchmesser: 3 - 35 mm basierend auf ST 60
- Bohrdurchmesser / Wendeplatten: 40 mm
- Gewindebohren max.: M27
- Materialabtragsrate Fräsen: 250 ccm/min

Fahrwege:
- X-Achse Weg: 1050 mm
- Y-Achse Weg: 600 mm
- Z-Achse Weg: 800 mm
- W-Achse Weg: 1250 (mit 2 Lünetten)

Fahrgeschwindigkeit:
- X-Achse Geschwindigkeit: 15000 mm/min
- Y-Achse Geschwindigkeit: 15000 mm/min
- Z-Achse Geschwindigkeit: 15000 mm/min
- W-Achse Geschwindigkeit: 15000 mm/min

Informationen Fluid:
- Kühlschmierstoff-Versorgung: Tiefbohröl
- Tankinhalt: 1200 Liter
- 1x Kratzband-Späneförderer
- 1x Schneckenförderersystem
- 1x Hydraulikaggregat und Pneumatikaggregat/- Ausrüstung
- 1x Zentralschmierung

- 1x Tauchpumpe:
Pumpenförderleistung: 200 l/min

- 1x Niederdruckpumpe:
Pumpenförderleistung: 100 l/min
Pumpenantrieb: 2,2 kW

- 1x Kompaktbandfilter:
Filterleistung: 175 l/min
bei Bearbeitung in: Stahl/ NE

- 1x Radialkolben-Pumpe mit Fernverstellung:
Förderleistung: 2 - 120 l/min
Pumpenantrieb: 11 kW

- 1x Luftkühler (Wärmetauscher) 22,5 kW

- 1x Ölnebelabsaugung,
Saugleistung:1250 cbm/h

Fräs- und Bohrspindeleinheit:
- für konventionelle Bearbeitung
- Spindelkopf mit Werkzeugaufnahme SK 40

Werkzeugwechselmagazin
bestehend aus:
- Werkzeugwechselmagazin mit Zwischengreifer
- Werkzeugaufnahme SK 40
- max. zul. Werkzeug-Ø 80 mm
- max. zul. Werkzeuglänge 250 mm
- Werkzeugspeicherplätze: 80

- 2x Schwenkbare Werkzeuglünette zur Führung und Abstützung langer Bohrwerkzeuge, mit autom. Positionierung in Ausgangsposition.

Aufspanntisch mit B- Achse und NC- Drehtisch:
- Länge/ Breite: 800x600 mm
- B-Achse: 360°
- Positioniergenauigkeit: B- Achse +/- 30
- Tisch-Fahrweg: 800 mm
- Nutzlast (zentrisch): 1500 daN

Informationen Elektroausrüstung:

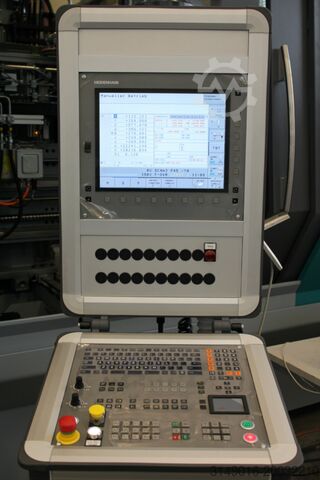

- 1x CNC-Steuerung Fabr. Heidenhain iTNC 530
- 1x Bohrprozessüberwachung
- 1x RENISHAW Messtaster

Anschlussdaten:
- Betriebsspannung: 3AC 400V ± 10% - Frequenz: 50 Hz
- Steuerspannung: 24 V DC
- Gesamt-Anschlussleistung: 26 kW
