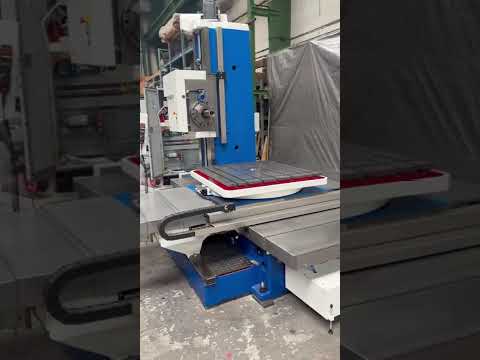

TischbohrwerkTOS VARNSDORF
WH 10 CNC
Daten zur Maschine
- Maschinenbezeichnung:
- Tischbohrwerk
- Hersteller:
- TOS VARNSDORF
- Modell:
- WH 10 CNC
- Baujahr:
- 2025
- Zustand:
- wie neu (Ausstellungsmaschine)
Preis & Standort
- Standort:
- Továrenská, 018 41 Dubnica nad Váhom, Slovakia
Details zum Angebot
- Inserat-ID:
- A12696245
- Aktualisierung:
- zuletzt am 22.01.2026
Beschreibung
Arbeitsspindeldurchmesser: 100 / 105 mm
Spannkegel: ISO 50
Werkzeugaufnahme: 69871 DIN
Spannadapter - Schraube: TOS 4100793
Hauptantriebsleistung (S1/S6-40%): 22/34 kW
Max. Spindeldrehzahl: 2.500 / 3.000 U/min
Max. Spindeldrehmoment (S1/S6-40%): 2.173/3.250 Nm
Tischquerverfahrweg X: 1.250 / 1.800 mm
Vertikalverfahrweg Y (Schlitten): 1.100 / 1.250 mm
Längsverfahrweg Tisch Z: 1.000 mm
Spindelhub W: 630 mm
Tischaufspannfläche: 1.000x1.100 / 1.200x1.400 mm
Max. Werkstückgewicht: 3.000 / 4.000 kg
Vorschubbereich: 4 – 6.000 mm/min
Gesamtanschlusswert: 50 kVA
Maschinengewicht: 13.000 kg
Ausstattung mechanisch
- Gehärtete Führungsbahnen in allen Achsen
- Biplast-V-Beschichtung der Gegenführungsflächen
- Geometrische Genauigkeit gemäß TOS Varnsdorf WH 10 Protokoll
- Vorschubspindel, Durchmesser 100 mm, Präzisionslager von FAG oder SKF
- Hydraulische Werkzeugspannung, 22 kN – Ott-Jakob
- Getriebekasten mit Kühlkreislauf
- Kugelumlaufspindeln in X-, Y-, Z- und W-Achse – KSK Kurim
- Zahnkranz und Ritzel zur präzisen Rundtischpositionierung
- Hydrauliksystem (Aggregat, Pumpen, Schläuche, Verbindungen)
- CNC-gesteuerte Tischverriegelung
- Zentrale Schmieranlage CNC-gesteuert – Tribotec
- Teleskopabdeckungen (X- und Z-Achse)
Ausstattung elektrisch
- CNC-Steuerung iTNC 620 Heidenhain Gen3 + Heidenhain Optionen Nr. 8, 19 und 20
- Servomotoren Siemens 1FKZ 100… (5 Stück)
- Spindelmotor 1PH8135… – 22 kW
- Frequenzumrichter Heidenhain UM114D
- Heidenhain Längenmesssysteme für X-, Y- und Z-Achse
- Heidenhain Drehgeber ROD 480 für den Rundtisch
- Heidenhain TTR ERM Encoder für Spindel – Orientierungsstopp
- Schaltschrank von Rittal mit Kühlgerät
- Verdrahtung und moderne elektrische Komponenten
- Endlagenschalter Balluff
- Drehbares Bedienpult
- Arbeitsplatzbeleuchtung
Weitere Ausstattung
- Elektrischer Prüfbericht, technische Dokumentation
- Zertifikat der geometrischen Genauigkeit WH 10 Tos Varnsdorf
- Spindel-Ballbar-Testprotokoll, Protokoll der Längenmessgenauigkeit
- Kühlung des Arbeitsraums über Spindelstirnseite (Tank, Pumpe, Schläuche)
- Arbeitsspindelstütze mit Messingbuchsen SP200 Tos Varnsdorf
Kjdpfepdrzzjx Aa Dell
- Heidenhain HR510 Handrad
- Heidenhain Längenmesssystem-Upgrade auf LC115-Serie für X-, Y- und Z-Achse
Optionen
- Kühlmittelzufuhr durch die Spindel
- CE-Zertifikat für die Maschine
- Schutzeinhausung und Bedienerkabine mit Schiebetür
- Automatischer Werkzeugwechsler TOS Varnsdorf AVN 40
- Heidenhain TS 460 Funkmesstaster + Empfänger
- Demontage, Verpackung und Verladung der Maschine
- Maschinenaufstellung
- Verlängerung der 12-monatigen Garantie um weitere 12 Monate
Das Inserat wurde automatisiert übersetzt. Übersetzungsfehler sind möglich.
