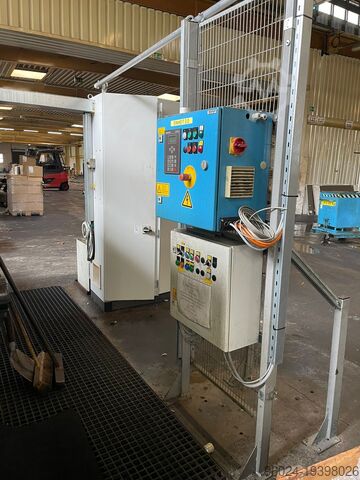

Zentrier- und Endenbearbeitungsmaschine

Mac Panther EB 02-10

Zustand: einsatzbereit (gebraucht), Baujahr: 2008, Funktionsfähigkeit: voll funktionsfähig, Leistung: 24 kW (32,63 PS), Druck (max.): 120 bar, TECHNISCHE DETAILS Minimale Abmessung beidseitige Bearbeitung Durchmesser: 12mm Länge 200mm Maximale Abmessung beidseitige Bearbeitung Durchmesser: 50mm Länge 800mm   Minimale Abmessung einseitige Bearbeitung Durchmesser: 12mm Länge 75mm Maximale Abmessung einseitige Bearbeitung Durchmesser: 70mm Länge 500mm   Fräserdurchmesser: max. 140mm Werkzeugaufnahme: SK40 Werkstückspannung: Hydraulischer Zentrierspanner  Klodpfx Aexxkd Ied Asn MASCHINEN-DETAILS Leistungsdaten Leistung: 24 kW Spannung: 400 V Frequenz: 50 Hz Max. Druck: max. 120 bar AUSSTATTUNG Waagerechtes Endenbearbeitungszentrum gleichzeitige beidseitige Endenbearbeitung von wellenförmigen Teilen

Zustand: gut (gebraucht), Baujahr: 2004, Betriebsstunden: 77.711 h, Verfahrweg X-Achse: 650 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 500 mm, Steuerungsmodell: Heidenhain iTNC530, Eilgang Z-Achse: 45.000 m/min, Eilgang X-Achse: 45.000 m/min, Eilgang Y-Achse: 45.000 m/min, Ausstattung: Dokumentation/Handbuch, Drehzahl stufenlos einstellbar, Späneförderer, Hermle C30 U Siemens 840D Maschine EIN: 77711 h Spindel EIN: 16294 h -Spindel HSK-A63 10000 min-1 -32 Werkzeugplätze - Rundtisch SRT 280 mm mit integriertem Spannsystem SK50 (wenn nicht benötigt, kann dies verschlossen werden oder als Umbau auch als Nullpunktspannsystem verwendet werden) - Äussere Kühlmittelzufuhr - Innere Kühlmittelzufuhr mit Papierbandfilter 80 bar - Späneschwemmpistole - Späneförderer - Handbedienmodul - automatische Kabinentür - 32 Werkzeugplätze plus 87 weitere Plätze ZM87 - Wärmekompensation - BLUM Werkzeugvermessung Wange - Messtaster Renishaw - Spänebehälter - Statusleuchte Maschine wurde komplett geprüft und es gibt ein Geometrieprotokoll sowie Kreisformtestmessungen. Maschine kann jederzeit unter Strom besichtigt und getestet werden. sehr gepflegter Zustand Klodpjxcp R Iefx Ad Aen

Zustand: wie neu (Ausstellungsmaschine), Baujahr: 2022, Ölhydraulische Doppelständerpresse 400 T mit Schiebetisch Pressenbauart Doppelständerpresse Thermisch neutral 80 – 120 °C Anzahl der Bedienseiten 1 Seite Kräfte Presskraft max. 4000 kN Freie Aufreißkraft max. 400 kN Druckaufbauzeit Geschlossenes Werkzeug Stahl auf Stahl Max. 4 Sek. Kljdpfeph Uk Nsx Ad Aen Abmessungen 3.800 mm lang und 4.475 mm breit Max. Öffnungsweite 800 mm Hub 800 mm Tischhöhe über Flur 1100 mm Höhe über Flur (Bauhöhe) ca. 4300 mm Hallenhöhe min. 5500 mm Parallelabweichung bei 20°C +/- 0,1 mm Durchbiegung Ermittelt bei max. Schließkraft mit 70% Belegung < = 0,2 mm/m Gewicht Gesamtgewicht der Presse ohne Betriebsstoffe und Tischplatte ca. 28 to Pressentisch Tischgröße 1500x1500 mm Geschwindigkeiten Schnell-Schließen mit 100 mm Sek. Pressgeschwindigkeit 8 – 3 mm Sek. Schalldruck Schalldruckpegel, gemessen in 1,5m Höhe am Bedienfeld nach DIN 45635-T16-KL3 max. 78 db(A) Hydraulik Anzahl der Presszylinder/Fahrzylinder 1 St. Betriebsdruck max. 300 bar Druckaufbauzeit Pressen 4 Sek. Druckgenauigkeit während des Presshubes +/- 3 bar Hauptpumpe BOSCHREXROTH Axialkolbenpumpe ca. 145 L/min Ölvolumen ca. HLP 46 MW 1000 Liter Umgebungstemperatur max. 40 °C Öltemperatur max. 55 °C Vorlauftemperatur °C Hilfspumpe BOSCHREXROTH, Zahnradpumpe 10 L/min Druckkonstanthaltung für bis zu 300 Sek Elektrik Hauptversorgung 400 V AC Steuerungsspannung 24 V DC Frequenz 50 Hz Anschluss Hydraulik Hauptmotor 40 kW Schiebetischpresse mit 400 T Leistung, Schließgeschwindigkeit bis 100 mm/ ( einstellbar über Touchscreen ) Öffnungsgeschwindigkeit bis 100 mm/Sek ( einstellbar über Touchscreen ) Beginnende Pressgeschwindigkeit 10 mm/Sek ( einstellbar über Touchscreen ) Tischplattengröße 1500x1500mm Stößelgröße ca. 1600x1500mm ÖL-Temperaturüberwachung 55 Grad Warnung, 60 Grad Abschaltung Automatische Schmierung ( einstellbar über Touchscreen ) Freie Positionierung des Stößels ( einstellbar über Touchscreen ) SICK/PILZ Lichtschranken 14 mm, vorne, bis 1800 mm Höhe Hydraulische und mechanische Stößelsicherung Kreislauf-Ölkühlung ( einstellbar über Touchscreen ) Auswerfer im Tisch, 20 T Presskraft, 350mm Weg Auswerfer fährt mit dem Tisch nach außen Tischplatte plan gefräst, mit DIN 22 T Nuten Druckeinstellung ab 60 T bis 400 T ( einstellbar über Touchscreen ) Verfahrwegbegrenzung wahlweise über Druck oder Position Einrichtbetrieb, Einzelhub und Zyklusablauf ( einstellbar über Touchscreen ) Schwenkbares Bedienfeld am Schrank Zweihandbedienung, mit Öffnungsknopf, Umschaltknopf Manuell/Einzelhub/Zyklus Aufbau, Inbetriebnahme, Einweisung gegen gesonderte Berechnung Die Steuerung liefert SIEMENS. ( S 7 1200 ) Ebenso dem TouchScreen Monitor mit 9 Zoll. Zum Lieferumfang gehört die Fernwartungseinheit SECOMEA -Ethernet Seitlich hat die Presse zwei 1000 mm hohe und 800 mm breite Fenster mit Doppeltüren (Schiebetischpresse, Hydraulik Presse, Hydraulische Presse, Doppelständerpresse)

Zustand: sehr gut (gebraucht), Baujahr: 2014, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 3.000 mm, Verfahrweg Y-Achse: 1.700 mm, Verfahrweg Z-Achse: 1.500 mm, Heidenhain 530 Ksdpsx I A Hvsfx Ad Aeln Diagonaler Fräskopf mit 2,5° x 2,5° Indexierung Drehzahl bis 6.000 U/min Werkzeugaufnahme SK50 Innenkühlung mit 36bar Späneförderer in Längsrichtung + Querförderer

Zustand: gebraucht, Baujahr: 2017, Betriebsstunden: 1.400 h, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 1.450 mm, Verfahrweg Y-Achse: 700 mm, Verfahrweg Z-Achse: 550 mm, Eilgang X-Achse: 42 m/min, Eilgang Y-Achse: 42 m/min, Eilgang Z-Achse: 42 m/min, Spindeldrehzahl (max.): 14.000 U/min, CNC: Heidenhain 640 ARBEITSBEREICH X-Achse: 1.450 mm Klsdpeya Imqofx Ad Ajn Y-Achse: 700 mm Z-Achse: 550 mm Eilgang (X/Y/Z): 42 m/min Max. Spindeldrehzahl: 14.000 U/min Werkzeugaufnahme: SK 40 Werkzeugmagazin-Kapazität: 30 Tischgröße: 1.760 × 750 mm Max. Tischbelastung: 2.000 kg AUSSTATTUNG: • CNC HEIDENHAIN 640 • DXF-Dateileser • Vorbereitung für 4. Achse • Werkzeugvoreinstellung • Heidenhain Werkstückmesstaster • Hochdruck-Kühlmittelanlage durch die Spindel 40 bar mit Papierbandfilter, Tankvolumen 600 Liter • Gekühlter Maschinentisch • Klimaanlage • Werkzeugmagazin mit 30 Plätzen • Bedienungsanleitungen und CE-Konformitätserklärung

Zustand: gebraucht, Baujahr: 2012, Verfahrweg X-Achse: 600 mm, Verfahrweg Y-Achse: 500 mm, Verfahrweg Z-Achse: 500 mm, Verfahrweg: X / Y / Z = 600 / 500 / 500 mm NC-Rundtisch 600 x 500mm Schwenkbereich B-Achse -5° bis +110° C-Achse 360° Beladegewicht 400kg, direkte Messsysteme inkl. Tischkühlung Dynamikpaket: Linearantrieb in X / Y – Achse Eilgang X / Y / Z 80m/min Beschleunigung X / Y / Z 10m/s² Aktivkühler für Hauptspindel, Linearantrieb und Tisch Steuerung: Siemens 840D SL Operate Spindel: 20 - 24000U/min HSK-A63 nach DIN 69893 • Werkzeugmagazin: Werkzeugkettenmagazin 60 Plätze • Werkzeuglängenvermessung und Bruchkontrolle Blum Z-Nano • Kratzbandspäneförderer mit abgereinigtem Spaltensieb, Innere Kühlschmierstoffzuführung (IKZ) Papierfilter 40bar 231l/min Tank 600l inkl. rotierender Sichtscheibe, Sperrluft der Linearsysteme, Bettspülung • Blasluft durch die Spindelmitte anwählbar über M-Funktion, gewartete Luft mit geringem Ölanteil • Elektronisches Handrad • Sprühpistole zur Spänespülung • Erweiterte Spänespülung • Verbundglas Sicherheitsscheiben für Arbeitsraumtür und Seitenscheibe • Betriebsart 4 • High speed settings • Messtaster Blum HSK-A63 • Vorbereitung 3D QuickSet • Evtl. Ölnebelabsauganlage Kljdoyc Tthepfx Ad Ajn • Neue Spindel bei 25800 Spindelstunden

Zustand: gebraucht, Baujahr: 2006, Drehlänge 1500 mm Spindelbohrung 105 mm Max. Drehdurchmesser 420 mm Spindeldrehzahlen 3300 U/min Drehzahlen angetriebene Werkzeuge 3000 U/min Revolver mit 12 Stationen Hydraulischer Reitstock Steuerung: Mazatrol 640 T Nexus Ausstattung: Stangenlader FMB SL 80 Hydraulische Lünette SMW SLU 3,2 Kedpfx Aex Nfwgsd Aeln 3 Stück angetriebene Werkzeuge Diverse Werkzeughalter

Zustand: gebraucht, TECHNISCHE DATEN TISCH - Tisch Größe : 3100/800 [mm] - Max. Tisch Beladung : 7000 [kg] - Verfahrweg X/Y/Z-Achsen : 3000/1000/1200 [mm] - Eilganggeschwindigkeit (X/Y/Z) : 15000/15000/15000 [mm/min] FRÄSKOPF Manueller Kopf FRÄSSPINDEL - Werkzeugaufnahme : ISO50 * Spindeldrehzahl : 4000 [Upm] * Spindelantriebleistung : 27 [kW] WERKZEUGWECHSLER - Werkzeugwechsler Typ : Parapluie - Anzahl der Werkzeuge im Magazin : 24 Ksdpfew Tnhbjx Ad Aoln GEWICHT UND ABMESSUNGEN - Platzbedarf : 7913/5043 [mm] - Maschinenhöhe : 3440 [mm] - Maschinengewicht : 13410 [kg] ELEKTRISCHE VERSORGUNG - Versorgungsspannung : 400 [V] - Gesamtantrieb : 38 [kW] MASCHINENSTUNDEN - Stunden unter Strom : 24689 [bst.] - Betriebsstunden : 23809 [bst.] - Spindelstunden : 7658 [bst.] ZUBEHÖR - Steuerung : Heidenhain iTNC530 - Elektronisches Handrad Schnittstelle : RS232/RJ45/USB - Teach-In Programmierung - Kühlmitteltank - Werkzeughalter

Zustand: sehr gut (gebraucht), Baujahr: 2017, DMG MORI DMC 1150 V Vertikales Bearbeitungszentrum CNC: Siemens CELOS SMARTkey Betriebsartenwahlschalter Baujahr: 2017 Stufenlos programmierbare Spindeldrehzahl: 20–24.000 U/min Spindelmotorleistung: 24 kW Spindelstunden: 2.200 Std. Stufenlos programmierbarer Vorschub für X-, Y-, Z-Achse bis 42.000 mm/min Eilgang X, Y, Z: 42 m/min Verfahrweg X-Achse: 1.150 mm Verfahrweg Y-Achse: 700 mm Kodpfxeyf Im Ie Ad Aeln Verfahrweg Z-Achse: 550 mm Tischgröße: 1.460 × 750 mm Maximale Tischbelastung: 1.500 kg Gesamtmaße: 6.185 × 5.421 × 2.910 mm Transportmaße: 3.733 × 2.855 × 2.710 mm Maschinengewicht: 9.200 kg SMARTkey Betriebsartenwahlschalter Zubehör: - 60-fach Werkzeugmagazin - Späneförderer - Blum Werkzeugmesssystem - Heidenhain Werkstücktaster - 4. Achse Rundtisch Nikken BZA CNC Z180 - Nebelabscheider - Kälteeinheit - Spindeldurchlaufkühlung - Satz mit 63 HSK Werkzeugaufnahmen - Reinigungspistole - Ölnebelabscheider - Vollständige Dokumentation

Zustand: gebraucht, CNC-Drehmaschine Mazak QTN100IIMY, Baujahr 2007, sehr guter Zustand Kedpfx Adox Hhkkj Aeln Y-Achse C-Achse Reitstock
