Reiden Fräsmaschine gebraucht kaufen (20)

Zustand: gut (gebraucht), Baujahr: 1971, Tischaufspannfläche 1.800 x 500 mm Nedpoxwmwnsfx Ah Ssdd X - Achse 1.250 mm Y - Achse 355 mm Z - Achse 510 mm Spindeldrehzahl 22 - 1.250 U/min Spindelaufnahme ISO 50 Gewicht 5.900 kg

Zustand: gebraucht, Beschreibung Digitalanzeige (3 Achse) Technische Daten: Aufspannflaeche 1100 x 300 mm Laengsweg 700 mm Querweg 250 mm Vertikalweg 470 mm Spindeldrehzahlen 45 - 2000 U/min. Aufnahme ISO 40 12 Fraesvorschuebe Njdpfxe Twi Hj Ah Sedd Laengs und quer 18 – 800 mm/min. vertikal 7,2 – 320 mm/min. Antriebsmotor der Fraesspindel 7 PS Antriebsmotor des Tisches 1,5 PS Maschinengewicht ca. 2050 Kg

Zustand: gebraucht, Baujahr: 2003, x-Weg 3.000 mm Nedpfexylqrox Ah Sodd y-Weg 1.000 mm z-Weg 1.500 mm Steuerung Heidenhain TNC 430 Spindeldrehzahl 5.000 U/min Werkzeugaufnahme SK 50 Anzahl der Werkzeugplätze 40 Pos. Betriebsstunden ca. 15.829 h Die Maschine befindet sich unserer Einschätzung nach in einem guten gebrauchten Zustand und kann nach Terminvereinbarung unter Strom besichtigt werden. Technische Merkmale & Zubehör: - Automatischer Schwenkkopf mit B-Achse, stufenlos - IKZ 30 bar - Blasluft durch Spindel - Späneförderer - Spänespülung Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang wenn dies in den Zusatzinformationen vermerkt ist. Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie Zwischenverkauf vorbehalten!

Zustand: gut (gebraucht), Baujahr: 2000, Verfahrweg X-Achse: 1.200 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 700 mm, - Heidenhain TNC426 CNC Steuerung - schwenkbarer Fräskopf (horizontal / vertikal) - NC-Rundtisch (C-Achse) - 32-fach Wechsler - Späneförderer - el. Handrad - Kühlmitteleinrichtung (IKZ 20bar) Technische Daten / technical details: Verfahrweg X längs / X-Travel longitudinal 1200 mm Verfahrweg Y quer / Y-Travel cross 600 mm Verfahrweg Z vertikal / Z-Travel vertical 700 mm C-Achse Rundtisch / C-axis rotary table 360 ° Fräskopf / milling head +-90 ° Rundtischgröße / rotary table size 800 mm Werkzeugschaft / spindle taper SK40 Drehzahlbereich 2-stufig / spindle speed (2-steps) 20-6300 UpM /rpm Anzahl der Werkzeugplätze / tool places in ATC 32 fach Antriebsleistung Spindel 100%ED / drive capacity spindle 100%ED 11 kW Gewicht der Maschine ca. / weight 9000 kg Technische Daten, Zubehör und Beschreibung der Maschine sind unverbindlich - Technical data, accessories and description of the machine are not binding. Nedotiw Egjpfx Ah Ssdd

Zustand: generalüberholt (gebraucht), Baujahr: 1986, Einzelteile von hand kommen nicht. Njdpfx Ahjxvaz Ro Ssdd

Baujahr: 1970, Zustand: gebraucht, Leit/Zugspindeldrehmaschine Reiden R200 Nodjhtaauspfx Ah Sodd Spitzenhöhe 200mm Spitzenweite 1000mm 380V Drehzahl 16 - 1580 U min

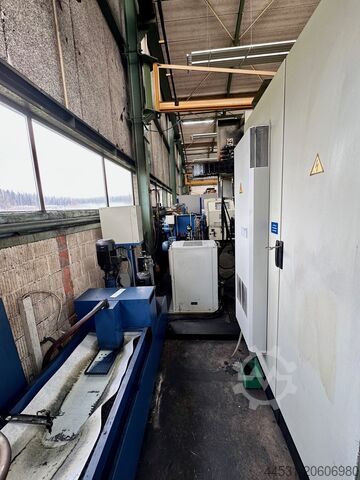

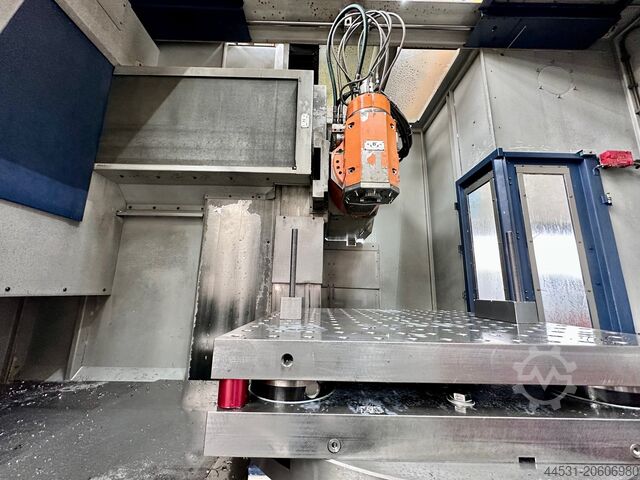

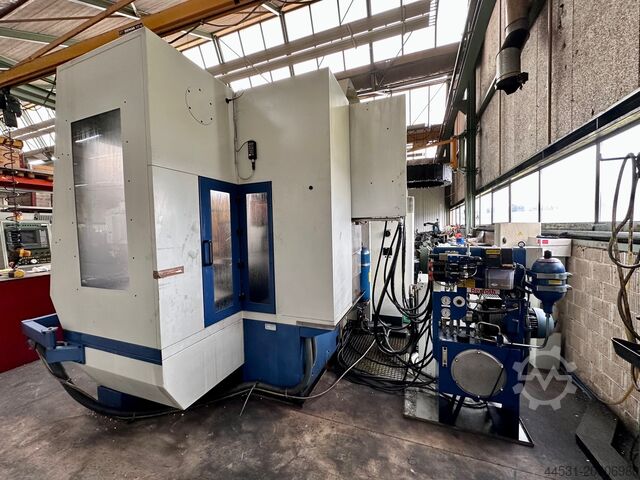

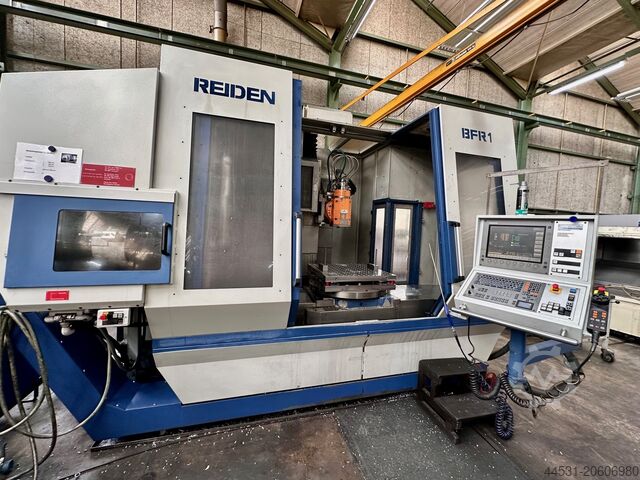

Zustand: einsatzbereit (gebraucht), Baujahr: 2005, Sofort ab Standort CH frei : 5 Achsen Bearbeitungszentrum Reiden Type Reiden BRF 1 Baujahr 2005 Spindel in 2022 erneuert ( 28.000.—Euro ) CNC Steuerung Heidenhain iTNC 530 Elektronisches Handrad Tischburchmesser 800 mm Nsdpfx Ajxy Rafoh Sedd Tischbelastung 800 kg X Achse 1200 mm Y Achse 600 mm Z Achse 700 A Achse minus 180 pkus 180 Grad B Achse minus 90 plus 90 Grad SK 40 Magazin 72 Plätze IKZ 20 Bar Anzahl gesteuerter Achsen 5 Leistung auf der Spindel 25 kw Spindeldrehzahlen 0 – 6300 U / min Vorschub x Achse 20000 mm / min Vorschub Y Achse 20000 mm/ min Vorschub Z Achse 20000 mm / min Kühlmitteleinrichtung Späneförderer Gewicht 9 to Zum Preis von Euro 36.500.--—zzgl. Mwst ab Standort

Zustand: gebraucht, Technische Details: Plattenlänge: 4000 mm Plattenbreite: 1300 mm Plattenhöhe: 190 mm Plattenstärke: 95 mm Maschinengewicht ca.: 4,15 pro Platte t Transportmaße LxBxH: ca. 4,0 x 1,3 x 0,2 / pro Platte m sehr gute Stahlplatte zum Verkauf frei, verpackt in Ölpapier und Folie AP 4000x1300 - geschliffene Stahlplatte Ra 0,8 Oberfläche geschliffen Ra 0,8 laut Zeichnung T-Nuten nach DIN 650: a=36; h=65; b=60 c=26 mm, gefast ca. 1,5 mm Abstand vom Rand: 100 mm; Mittenstand: 100 mm Njdeu N D Ipspfx Ah Sedd (ohne abgebildeten 4x Anschlagwirbel) *

Zustand: gebraucht, Baujahr: 2003, Funktionsfähigkeit: voll funktionsfähig, REIDEN - BFR 22 Angebotsdetails Lagernummer 1039-9086 Maschinenart Bearbeitungszentrum - Universal Hersteller REIDEN Type BFR 22 Baujahr 2003 Steuerung TNC 430 Heidenhain Lagerort Nordrhein-Westfalen Ursprungsland Schweiz Lieferzeit nach Absprache Frachtbasis ab Standort Zusatzinformationen 4-Achsen Bearbeitungszentrum - Universal Nodpfjxtpbuex Ah Sedd REIDEN - BFR 22 WIR BIETEN IHNEN: werkstattgeprüfte Maschinen frei verladen LKW OHNE Auktionsgebühr mögliche Anlieferung (gegen Aufpreis) Abladen und Inbetriebnahme (gegen Aufpreis) Technische Details x-Weg 2.000 mm y-Weg 1.000 mm z-Weg 1.200 mm Steuerung TNC 430 Heidenhain Hauptspindel: Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1 Getriebestufen 2 Antriebsleistung - Hauptspindel 30 (100%) / 45 (40%) kW Drehmoment 1.050 / 1.580 Nm Werkzeugaufnahme HSK 100 schwenkbar B: +/- 180 ° Teilung B: 0,001 ° Arbeitstisch: Tischaufspannfläche 1.000 x 2.000 mm max. Tischbelastung 4.000 kg Nutenabstand 100 mm T-Nuten 18 H7 Anzahl der T-Nuten 10 Werkzeugmagazin: Anzahl der Werkzeugplätze 40 pos. Werkzeugaufnahme HSK 100 Werkzeugwechselzeit 10 sec max. Werkzeugdurchmesser 250 mm max. Werkzeuglänge 400 mm max. Werkzeuggewicht 20 kg Vorschübe: Vorschubgeschwindigkeit X,Y,Z: 0 - 20.000 mm/min Vorschubgeschwindigkeit B: 10 1/min Leistung X,Z: 15,7 / Y: 8,5 kW Leistung B: 2,5 kW Vorschubkraft 22'500 N Gesamtleistungsbedarf kW Maschinengewicht ca. 23 t Raumbedarf ca. 8,0 x 8,0 x 3,3 m Zubehör Späneförderer Kühlmitteleinrichtung Hochdruckkühlung innere Kühlmittelzufuhr Ölnebelabsaugung Papierbandfilter B-Achse 0,001° Spindelölkühler Meßtaster Blum TC 60 elektr. Handrad Automatiktür Schraubstock 4x Aufspanntisch 2x: 50 x 50 x 37 cm

Zustand: gut (gebraucht), Baujahr: 2005, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 1.200 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 700 mm, - Fräskopf/Spindelreparatur im Jahre 2022 für 28.000 Euro - Heidenhain iTNC530 CNC Steuerung - NC schwenkbarer Fräskopf: B-Achse volle NC Achse A-Achse horizontal/vertikal - NC-Rundtisch (C-Achse) - 72-fach Wechsler Njdpfx Aherz I Hbe Ssdd - Späneförderer - el. Handrad - Kühlmitteleinrichtung (IKZ 20bar) Technische Daten / technical details: Verfahrweg X längs / X-Travel longitudinal 1200 mm Verfahrweg Y quer / Y-Travel cross 600 mm Verfahrweg Z vertikal / Z-Travel vertical 700 mm C-Achse Rundtisch / C-axis rotary table 360 ° B-Achse / B-axis +-90 ° Rundtischgröße / rotary table size 800 mm Werkzeugschaft / spindle taper SK40 Drehzahlbereich / spindle speed 0-6300 UpM /rpm Anzahl der Werkzeugplätze / tool places in ATC 72 fach Antriebsleistung Spindel 100/40%ED / drive capacity spindle 100/40%ED 17/25 kW Gewicht der Maschine ca. / weight 9000 kg Technische Daten, Zubehör und Beschreibung der Maschine sind unverbindlich - Technical data, accessories and description of the machine are not binding.

Zustand: gut (gebraucht), Drehdurchmesser ueber Bett 425 mm Spitzenweite 1500 mm Spindeldrehzahlen 36-2240 U/min Ndedpfehz D Euox Ah Ssd Diverses Zubehoer MARCELS MASCHINEN CH

Zustand: gebraucht, Baujahr: 2003, x-Weg 2.000 mm y-Weg 1.000 mm z-Weg 1.200 mm Steuerung TNC 430 Heidenhain Drehzahlbereich - Hauptspindel 20 - 5.000 min/-1 Ndodsxmag Iepfx Ah Ssd Getriebestufen 2 Antriebsleistung - Hauptspindel 30 (100%) / 45 (40%) kW Drehmoment 1.050 / 1.580 Nm Werkzeugaufnahme HSK 100 schwenkbar B: +/- 180 ° Teilung B: 0,001 ° Tischaufspannfläche 1.000 x 2.000 mm max. Tischbelastung 4.000 kg Nutenabstand 100 mm T-Nuten 18 H7 Anzahl der T-Nuten 10 Anzahl der Werkzeugplätze 40 pos. Werkzeugaufnahme HSK 100 Werkzeugwechselzeit 10 sec max. Werkzeugdurchmesser 250 mm max. Werkzeuglänge 400 mm max. Werkzeuggewicht 20 kg Vorschubgeschwindigkeit X,Y,Z: 0 - 20.000 mm/min Vorschubgeschwindigkeit B: 10 1/min Leistung X,Z: 15,7 / Y: 8,5 kW Leistung B: 2,5 kW Vorschubkraft 22'500 N Maschinengewicht ca. 23 t Raumbedarf ca. 8,0 x 8,0 x 3,3 m 4-Achsen Bearbeitungszentrum - Universal REIDEN - BFR 22 - inkl. 2x Werkzeugschränke für Aufnahmen - inkl. 3x Ausziehschränke - inkl. 1x Werkbank - inkl. Ringler Spänesauger

Zustand: sehr gut (gebraucht), 5-Achsen Bearbeitungszentrum mit Schwenkfräskopf, Palettenstation, Werkzeugkalibrierung, Wärmekompensation, Arbeitsraumabsaugung u.v.m. Baujahr 2016 Spindelstunden ca. 1.500 h (nach Spindeltausch Anf. 2025) Steuerung: Heidenhain iTNC 530 HSCI Heidenhain DCM Kollisionsüberwachung Handrad Heidenhain HR 410 Schwenkbares Pult mit 19" Monitor Teleservice via LAN/WLAN Verfahrbereich: Verfahrbereiche X 1.000 mm, Y 1.100 mm, Z 810 mm NC-Rundtisch D 1.000 x 800 mm, Schwingkreis 1.350 mm Fräskopf: Automatischer Horizontal- / Vertikal-Schwenkkopf vollwertige stufenlose NC-Achse von -1° bis + 90° Blasluft durch die Spindel Außenkühlung über Düsenkranz Antriebsleistung 38 kW (100% ED) Drehzahl 16.000 U/min Drehmoment 135 Nm bei 40% ED Spindelaufnahme HSK 63-A Mediumversorgung: Innere Kühlmittelzufuhr 50 bar - Leistung 28 l/min. Papierbandfilter mit zusätzlichem Feinfilter Druckregulierung einzelner Werkzeuge im Programmlauf Werkzeugwechsler: Regalmagazine mit 73 Stationen (weiteren Regalen aufrüstbar) Schwenkbares Dialog-Bedienpanel Schublade zur Entnahme und Einbringen der Werkzeuge in die Werkzeugregale Werkzeugvermessung: 3D-Funkmesstaster m&h 20.00-Multi, Softwareanpassung auf HSK 63-A Nedpfx Aexhg Dijh Sodd Inklusiv Kinematics-Opt, passend zur iTNC-Steuerung, und Eichkugel auf Magnetständer Palettenwechsler: 2-fach Palettiereinheit, Palettendurchmesser 1.000 x 800 mm Lochraster 100mm x100mm, gehärtete Bohrbüchsen D 16mm Rundtischeinheit inkl. Nullpunktspannsystem, Beladestation für Kran zugänglich. Palettenwechseleinheit mit Kabine geschützt. Besondere Ausstattung: Micro-Epsilon zur Erkennung und dynamischer Kompensation von wärmebedingtem Spindelwachstum Späneförderer Kratzbandförderer längs zum Maschinenbett Späneauswurfhöhe 1.100 mm Maschinenkabine Vollraum-Schutzverkleidung mit großer Winkeltür für Kranbeladung und einer Schnellzugriffstür. Einfache Entfernung von Spänegut aus dem Arbeitsraum. Absauganlage Öl- und Emulsionsnebelabsaugung, mechanischer Luftfilter, Saugleistung 1.800m³/h Rotierende Sichtscheibe Sichtfenster in den Arbeitsraum in Kabinentür integriert Kamera im Arbeitsraum Monitor und Tastatur am Bedienpult der Steuerung. Dadurch wird die Beobachtung der rückseitiger Bearbeitung möglich. Maschinendaten: Platzbedarf (ohne Serviceflächen!) LxBxH ca. 4.791 mm x 4.100 mm x 4.791 mm (inkl. Absauganlage) Maschinengewicht ca. 19.700 kg Komplettgewicht mit gesamter Ausstattung, zuzügl. Beladung von max. Werkstückgewicht, Belegung mit allen Werkzeugen im Magazin und allen Betriebsstoffen, ca. 27.730 kg Anschlussleistung 50 kVA, 400V, 50/60 Hz Dieses Bearbeitungszentrum, mit einer außergewöhnlich guten und praxisorientierten Ausstattung, ist in einem sehr guten Zustand. Es arbeitet in gewohnter "Schweizer Präzision". Die Maschine hat keinen Wartungs- oder Reparatur-Stau. Ganz im Gegenteil. Mit einer fast neuen Frässpindel ist die REIDEN RX 10 5X langfristig gut aufgestellt. Technische Änderungen und Irrtümer bleiben vorbehalten.

Zustand: sehr gut (gebraucht), Baujahr: 2018, CNC-Steuerung: HEIDENHAIN TNC 640 Achsen Verfahrweg X-Achse mm: 2.200 Verfahrweg Y-Achse mm: 2.200 Verfahrweg Z-Achse mm: 1.610 A-Achse Grad: +185° Arbeitstisch Anzahl Paletten: 4 Tischabmessungen mm: ø1.800x1.400 Max. Werkstückgröße (D x H) mm: ø2.850x2.000 Max. Werkstückgewicht kg: 4.000 Spindel Spindeldrehzahl U/min: 15.000 Antriebsleistung Spindel kW: 63/73 (100/40%ED) Spindel-Drehmoment Nm: 300/348 (100/40%ED) Kühlung Kühlung durch Spindelmitte bar: 80 (Form A) Tankinhalt: 2.500 Werkzeugsystem Nodpfew Rmplex Ah Ssdd Werkzeugaufnahme: HSK-100A Werkzeugmagazinplätze: 304

Zustand: einsatzbereit (gebraucht), Baujahr: 2000, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 1.200 mm, Verfahrweg Y-Achse: 600 mm, Verfahrweg Z-Achse: 700 mm, Steuerungshersteller: HEIDENHAIN, Steuerungsmodell: TNC 426 M, Spindeldrehzahl (max.): 6.300 U/min, TECHNISCHE DETAILS x-Weg: 1.200 mm y-Weg: 600 mm Nodpowurwqofx Ah Sjdd z-Weg: 700 mm Achsen: 4 Drehzahl: 20 - 6300 U/min Steuerung: HEIDENHAIN TNC 426 M Tischbelastung: 800 kg Arbeitstischabmessungen: 1.200 x 630 mm Werkzeugaufnahme: SK40 MASCHINEN DETAILS Maschinenhöhe: 2.950 mm Maschinengewicht: ca. 8.800 kg

Zustand: gebraucht, Baujahr: 2006, CNC Heidenhain TNC530 X/Y/Z 1.500/800/1.000 mm Schwenk Achse 0-180° A-Achse C-Achse Ndjdpfx Ahswutxio Sod B-Ache max Werkstückgewicht 1.500 kg Maschinengewicht 18.000 kg

Zustand: gut (gebraucht), - Digitalanzeige Fagor. - Zubehör vorhanden . Spitzenhöhe 200 mm Spitzenweite 800 mm Drehdurchmesser über Schlitten/Bett 240/425 mm Länge der Kröpfung von der Planscheibem mit 4 Backen 180 mm Spindelbohrung 51 mm Innenkonus 60 Metrisch Aufnahme Camlock D6" Drehzahl 45-2240 U/min Steigung der Leitspindel 6 mm Ndsdpfsd In Ixjx Ah Sjd Reitstock-Pinolenaufnahme MK 4 Durchmesser der Reitstockpinole 70 mm Pinolen: Hub 200 mm Vorschübe: Längs 0,05-2,8 mm/U Plan 0,05-2,8 mm/U Eilgänge: Längs Gewindesteigungen: Metrisch 0,5-14 mm Englisch 2-56 U/1“ Modul 0,125-3,5 Motor 380 Volt, Leistung 12,5 PS Maschinenmasse: B x T x H 2400 x 1200 x 1800 mm Gewicht 2100 kg

Zustand: einsatzbereit (gebraucht), Baujahr: 2003, Funktionsfähigkeit: voll funktionsfähig, Verfahrweg X-Achse: 2.000 mm, Verfahrweg Y-Achse: 1.000 mm, Verfahrweg Z-Achse: 1.200 mm, Spindeldrehzahl (max.): 5.000 U/min, Ausstattung: Späneförderer, TECHNISCHE DETAILS Verfahrwege X-Weg: 2.000 mm Y-Weg: 1.000 mm Z-Weg: 1.200 mm Hauptspindel Drehzahlbereich: 20 - 5.000 U/min Getriebestufen: 2 Antriebsleistung: 30 kW (100%) / 45 kW (40%) Drehmoment: 1.050 Nm / 1.580 Nm Werkzeugaufnahme: HSK 100 Schwenkbereich B: +/- 180° Teilung B: 0,001° Arbeitstisch Tischaufspannfläche: 1.000 x 2.000 mm Max. Tischbelastung: 4.000 kg Nutenabstand: 100 mm T-Nuten: 18 H7 Anzahl der T-Nuten: 10 Werkzeugmagazin Anzahl der Werkzeugplätze: 40 Werkzeugaufnahme: HSK 100 Werkzeugwechselzeit: 10 s Max. Werkzeugdurchmesser: 250 mm Max. Werkzeuglänge: 400 mm Max. Werkzeuggewicht: 20 kg Vorschübe Vorschubgeschwindigkeit X, Y, Z: 0 - 20.000 mm/min Vorschubgeschwindigkeit B: 10 min⁻¹ Leistung X, Z: 15,7 kW Leistung Y: 8,5 kW Leistung B: 2,5 kW Vorschubkraft: 22.500 N MASCHINEN-DETAILS Raumbedarf & Gewicht Raumbedarf ca.: 8,0 x 8,0 x 3,3 m Maschinengewicht ca.: 23.000 kg AUSSTATTUNG 2x Werkzeugschränke für Aufnahmen Ringler Spänesauger Späneförderer Kühlmitteleinrichtung Hochdruckkühlung Innere Kühlmittelzufuhr Ölnebelabsaugung Papierbandfilter Spindelölkühler Messtaster Blum TC 60 Elektr. Handrad Automatiktür Nsdoxb A Azopfx Ah Sodd

Zustand: sehr gut (gebraucht), Baujahr: 2014, Betriebsstunden: 8.000 h, CNC-Steuerung: HEIDENHAIN TNC640 Achsen Verfahrweg X-Achse mm: 1.800 Verfahrweg Y-Achse mm: 1.800 Ndsdpfx Asv Eqqxeh Sjd Verfahrweg Z-Achse mm: 1.210 A-Achse Indexierung Grad: -15°+105° Arbeitstisch Palettenabmessungen mm: ø1.400x1.200 Spindel Max. Spindeldrehzahl U/min: 15.000 Werkzeugsystem Werkzeugaufnahme: HSK-A100 Werkzeuganzahl im Magazin: 92 Maschinenlaufzeit: Stunden unter Strom: 17.991 Spindelarbeitszeit: 8.028

Zustand: sehr gut (gebraucht), Zubehör vorhanden. Spitzenhöhe 200 mm Spitzenweite 1500 mm Dreh-Ø über Schlitten 235 mm über Bett 425 mm über Kröpfung 470 mm Drehzahl Stufenlos 45 – 2240 U/min Ndjdpfxjfkn S Re Ah Sod Spindelbohrung 45 mm Ø der Reitstockpinole 55 mm Morsekegel der Spindel und Reitstock MK 4
