Bandsäge

CORMAK BS712A 27mm 400V

Bandsäge für Metall, mit optimalem Schneidbereich, häufig eingesetzt in Tischlereien, Produktions- und Handwerksbetrieben.

Maschinenbeschreibung

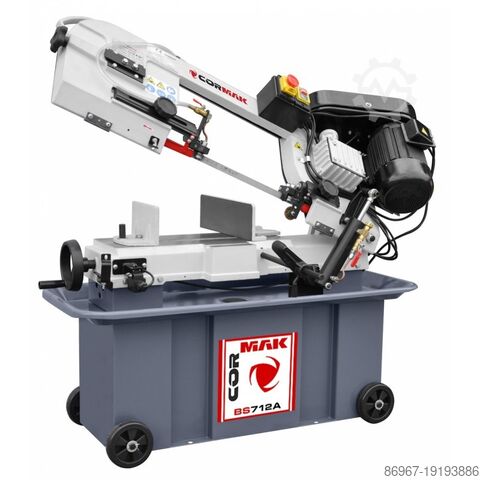

Die universelle CORMAK BS 712 A Bandsäge mit CE-Kennzeichnung ist eine bewährte Lösung für das Metallsägen und seit Jahren konkurrenzlos. Sie zeichnet sich durch hohe Effizienz und einfache Bedienung aus. Das Sägen ist sowohl in vertikaler Ebene als auch rechtwinklig zur Achse des zu trennenden Werkstücks oder in jedem Winkel im Bereich von 45°–90° möglich.

Das Werkstück kann manuell oder mittels einer beliebigen Zuführeinrichtung zugeführt werden. Der Vorschub erfolgt beim Sägen durch Schwerkraft und basiert auf dem Prinzip des Ölflusses in einem zweikammerigen Hydraulikzylinder. Die geeignete Absenkgeschwindigkeit des Sägebügels wird durch ein Ventil gesteuert, das den Ölfluss zwischen den Hydraulikkammern reguliert.

Die erforderliche Bandgeschwindigkeit wird durch Änderung des Übersetzungsverhältnisses am Riemenscheibengetriebe zwischen Schneckengetriebe und Antriebsmotor erreicht.

Die robuste, stabile und hochwertige Konstruktion sowie der Sägebügel aus massivem Guss sorgen für enorme Steifigkeit und Stabilität beim Sägen und gewährleisten so Präzision und langfristige Zuverlässigkeit. Die Konzeption des 20 mm Sägebandes ermöglicht das Trennen großer Stückzahlen.

Technische Daten
Sägeband: 2360×27×0,9 mm
Bandspannung: mechanisch (manuell)
Bandgeschwindigkeit: 22, 33, 45, 65 m/min
Vorschubgeschwindigkeit: 0–50 m/min (stufenlos)
Absenkregelung: stufenlos – Hydraulikzylinder
Stromversorgung: 3-phasig, 400 V
Motorleistung: 1,1 kW
Gewicht: 190 kg

Schnittwinkel
0°.....180 mm....300×180 mm.....180×180 mm
Gsdpfjwl Ea Tjx Ah Ieuh
45°.....130 mm....120×125 mm.....125×125 mm

Maschinenkonstruktion

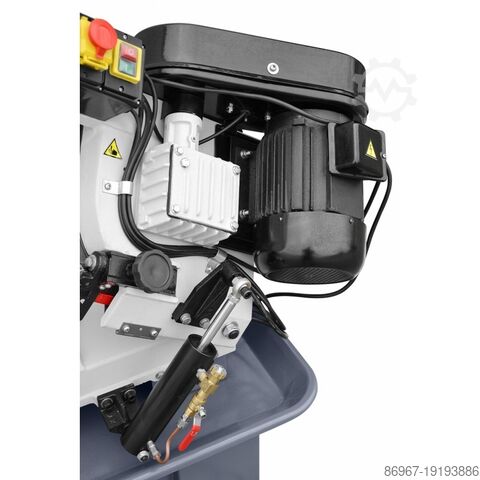

Das Antriebssystem des Sägebandes besteht aus zwei Gussrädern. Das erste Rad ist ein Spannrad (mit Hebel gespannt), das zweite ein Antriebsrad. Das Drehmoment des Schneckengetriebes wird direkt auf das Spannrad übertragen, wobei das Schneckengetriebe wiederum durch den Elektromotor angetrieben wird. Ein Satz Rollenlager gewährleistet den optimalen Bandwinkel.

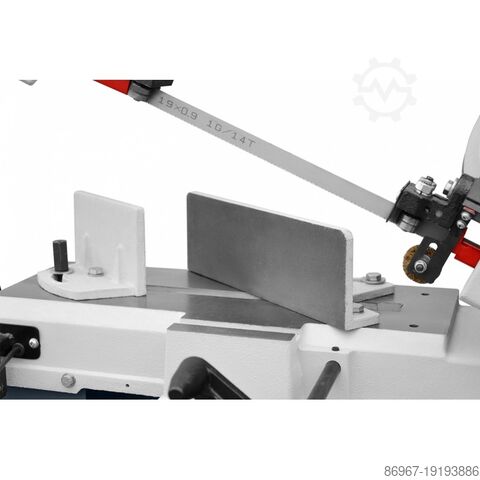

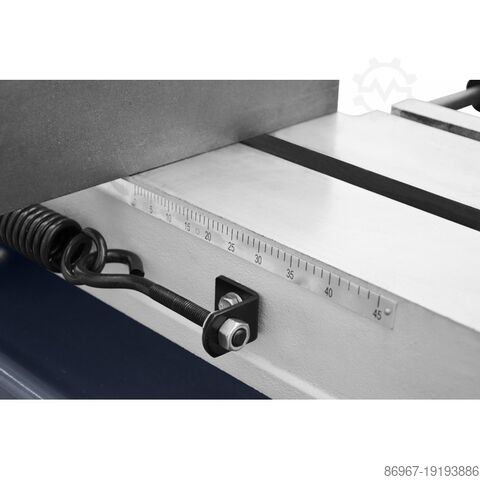

Das Maschinenuntergestell ist ein stabiler Korpus aus Stahlblechen mit einem integrierten Kühlmitteltank samt Umwälzpumpe. Durch den schwenkbaren Schraubstock lässt sich Material in Winkeln zwischen 0°–45° sägen.

Im oberen Maschinenbereich sind ein Späneauffangbehälter sowie ein Behälter für das ablaufende Kühlmittel angebracht. Auf dem Gusstisch, an dem ein Schraubstock zur Materialspannung und der Sägebügel befestigt sind, erfolgt die eigentliche Bearbeitung.

Im unteren Teil befinden sich Bohrungen zur Montage von Achsen für Fahrrollen. Die Sicherheit beim Schneiden gewährleisten eine elektrische Anlage nach allen CE-Normen, ein Endschalter, der die Maschine nach dem Schnitt automatisch stoppt, ein Not-Aus-Schalter und mehrere Mikroschalter, welche die Maschine z.B. beim Öffnen der Riemenschutz- oder Sägebandabdeckung abschalten. Zusätzlich ist unsere Maschine im Vergleich zum Wettbewerb mit einer Drahtbürste zur Sägebandreinigung ausgestattet – dies verhindert das Blockieren des Bandes und gewährleistet einen effektiveren Sägevorgang.

ACHTUNG! 3 GERÄTE VORRÄTIG:

1. MASCHINE RÜCKLÄUFER, GEWARTET, MONTIERT (poz. 519)
2. MASCHINE RÜCKLÄUFER, OHNE VERPACKUNG, MOTORABDECKUNG VERBEULT, KOMPLETT, MONTIERT (poz. 518)
3. MASCHINE RÜCKLÄUFER, OHNE VERPACKUNG, MOTOR- UND RIEMENABDECKUNG VERBEULT, MONTIERT (poz. 517)
